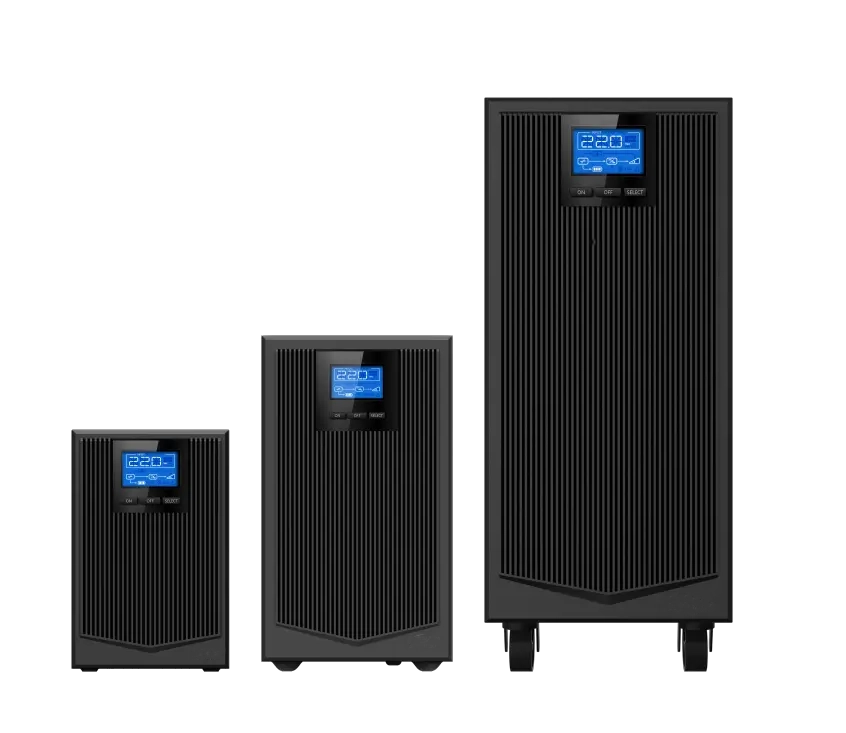

Tower Type (1~3kVA)
크게보기
iUPS 시리즈 단상 UPS (Tower)
컴팩트한 디자인으로 좁은 공간에도 설치가 용이한 고효율 타워형 모델입니다.
사용자 친화적인 디스플레이 구성으로 쉽게 UPS 동작상태와 정보 확인이 가능합니다.
| 타 입 | 온라인더블컨버전 (Online Double Conversion) |
|---|---|
| 입력 전압 | 220VAC(허용범위:120~295V,176~295V 100%부하시) |
| 입력 주파수 | 50Hz/60Hz,±10%,입력 주파수에 따라 자동 변경 |
| 입력 역률 | ≥0.99 |
| 출력 전압 | 208/220/230/240VAC(디스플레이에서 선택),안정도:±1% |
| 출력 용량 | 1 / 2 / 3 kVA |
| 효율(AC/AC) | 최대 92~95% |
| 출력 역률 | 0.9 |
| 배터리 | 내장(표준 백업시간, 10분이내), 외장(장시간 백업용) |
| 주요특징 | 1) 온라인 더블 컨버전 방식 2) 고급 PFC 기술에 의한 높은 입력 역률 3) 출력 ECO 모드기능(에너지 절약),디스플레이를 통해 선택 4) 고효율(최대 95%),운용 비용 절감 및 에너지 절약 5) 설치 공간 절약 및 비용절감(최소공간 0.05㎡) |
Tower Type (6~10kVA)
크게보기
iUPS 시리즈 단상 UPS (Tower)
컴팩트한 디자인으로 좁은 공간에도 설치가 용이한 고효율 타워형 모델입니다.
사용자 친화적인 LCD 와 LED 디스플레이 구성으로 쉽게 UPS 동작상태와 정보 확인이 가능합니다.
| 타 입 | 온라인더블컨버전 (Online Double Conversion) |
|---|---|
| 입력 전압 | 220VAC(허용범위:110~288V,176~288V 100%부하시) |
| 입력 주파수 | 50Hz/60Hz,±10%,입력 주파수에 따라 자동 변경 |
| 입력 역률 | ≥0.99 |
| 출력 전압 | 220/230/240VAC(디스플레이에서 선택),안정도:±1% |
| 출력 용량 | 6 / 10 kVA |
| 효율(AC/AC) | 최대 95% |
| 출력 역률 | 1.0 |
| 배터리 | 내장(표준 백업시간, 10분이내), 외장(장시간 백업용) |
| 주요특징 | 1) 온라인 더블 컨버전 방식 2) 고급 PFC 기술에 의한 높은 입력 역률 3) 출력 ECO 모드기능(에너지 절약),디스플레이를 통해 선택 4) 고효율(최대 95%),운용 비용 절감 및 에너지 절약 5) 설치 공간 절약 및 비용절감(최소공간 0.05㎡) |
Standard 3-1 Phase UPS
크게보기

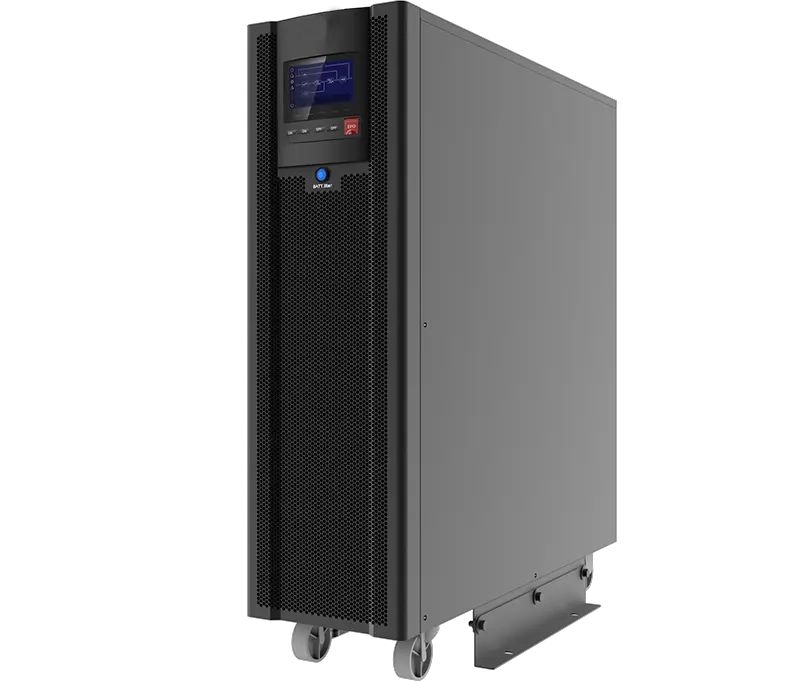

iUPS31 M 시리즈 3-1상 UPS
고 신리성,높은 효율과 역률을 자랑하는 최적 사이즈 모델입니다.
통신,금융,서버,네트워크,보안,의료 분야에 높은 신뢰성을 제공합니다.
| 타 입 | ALL IGBT, DSP 디지털 제어,자동 및 수동 바이패스 일체형 |
|---|---|
| 입력 전압 | 3상 4선식 380~440VAC(305~485V 100% 부하시) |
| 입력 역률 | 0.99 |
| 입력 주파수 | 50/60Hz +/-10% (45 ÷ 66 Hz) |
| 출력 용량 | 10~40kW |
| 출력 전압 | 1상 220/230/240VAC,안정도:±1% |
| 효율(AC/AC) | 최대 96%, |
| 출력 역률 | 1.0 |
| 보호 등급 | IP20 |
| 주요특징 | 1) 온라인 더블 컨버전 방식이상 2) 완전한 DSP제어 3) 고급 PFC 기술에 의한 높은 입력 역률 4) ECO 모드 및 EPO 기능 5) DC 기동 기능 6) 인텔리전트 FAN 속도 제어 7) 3단계 지능형 고급 배터리 충전관리 8) 다중언어를 지원하는 터치스크린 9) 주파수 변환 기능(IN 60Hz/OUT 50Hz or IN 50Hz/ OUT 60Hz) 10) 넓은 배터리 입력 전압 범위, 최적의 배터리 용량 설계로 비용 절감 11) 병렬 운전에서 배터리 공용 사용 가능 |
Rack-mount Type (1~10kVA)
크게보기
iUPS 시리즈 단상 UPS (Rack-mount)
서버 랙 및 캐비닛 실장에 최적화된 컴팩트한 19인치 표준 규격 모델입니다.
사무용,네트워크 시스템,의료부하 등 다양한 어플리케이션에 적합합니다.
타워형 또는 랙형으로 사용가능,사용자 친화적인 디스플레이 구성으로
쉽게 UPS 동작상태와 정보 확인.
| 타 입 | 온라인더블컨버전 19" Rack-mount UPS |
|---|---|
| 입력 전압 | 220VAC(허용범위:120~295V,176~295V 100%부하시) |
| 입력 주파수 | 50Hz/60Hz,±10%,입력 주파수에 따라 자동 변경 |
| 입력 역률 | ≥0.99 |
| 출력 전압 | 208/220/230/240VAC(디스플레이에서 선택),안정도:±1% |
| 주파수 | 50Hz 또는 60Hz, 입력 주파수에 따라 자동 변경 |
| 출력 용량 | 1 / 2 / 3 / 6 / 10 kVA |
| 효율(AC/AC) | 최대 92~95.5% |
| 파워 팩터 | 0.9 |
| 배터리 | 표준 백업시간, 10분이내 |
| 주요특징 | 1) 온라인 더블 컨버전 방식이상 2) 고급 PFC 기술에 의한 높은 입력 역률 3) ECO 모드 및 EPO 기능 4) 고효율(최대 95.5%),운용 비용 절감 및 에너지 절약 5) 수직/수평 설치에 적합한 랙 및 타워 변환 가능 6) 외부 배터리 팩 포트 사용 가능 7) 배터리 일체형(2U 높이, 1~3kVA) |
Standard 3-Phase UPS
크게보기
CR33 M 시리즈 3상 UPS
고 신리성,높은 효율과 역률을 자랑하는 최적 사이즈 모델입니다.
통신,금융,서버,네트워크,보안,의료 분야에 높은 신뢰성을 제공합니다.
| 타 입 | ALL IGBT, DSP 디지털 제어,자동 및 수동 바이패스 일체형 |
|---|---|
| 입력 전압 | 3상 4선식 380~440VAC(305~485V 100% 부하시) |
| 입력 역률 | 0.99 |
| 입력 주파수 | 50/60Hz +/-10% (45 ÷ 66 Hz) |
| 출력 용량 | 10~40kW |
| 출력 전압 | 380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 최대 96%, |
| 출력 역률 | 1.0 |
| 보호 등급 | IP20 |
| 주요특징 | 1) 온라인 더블 컨버전 방식이상 2) 완전한 DSP제어 3) 고급 PFC 기술에 의한 높은 입력 역률 4) ECO 모드 및 EPO 기능 5) DC 기동 기능 6) 인텔리전트 FAN 속도 제어 7) 3단계 지능형 고급 배터리 충전관리 8) 다중언어를 지원하는 터치스크린 9) 주파수 변환 기능(IN 60Hz/OUT 50Hz or IN 50Hz/ OUT 60Hz) 10) 넓은 배터리 입력 전압 범위, 최적의 배터리 용량 설계로 비용 절감 11) 병렬 운전에서 배터리 공용 사용 가능 |
Standard 3-Phase UPS
크게보기
ABB PowerScale33 시리즈 3상 UPS
PowerScale은 온라인 이중 변환 방식의 UPS로,컴팩트한 디자인에 향상된 전력 보호 기능을 제공합니다.
탁월한 가격 대비 성능으로 최고의 가치를 제공하며, 시스템 신뢰성과 전력 가용성을 타협 없이 보장합니다.
서버실,네트워크, 소규모 데이터 센터,및 스토리지에 이상적인 솔루션입니다.
| 타 입 | ALL IGBT, DSP 디지털 제어,자동 및 수동 바이패스 일체형 |
|---|---|
| 입력 전압 | 3상 380V/400/415V -10%,+15% 100%부하에서 |
| 입력 역률 | 0.99 |
| 입력 주파수 | 50/60Hz +/-10% (45 ÷ 66 Hz) |
| 출력 용량 | 10~50kVA |
| 출력 전압 | 3상380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 최대 95.5%, |
| 출력 역률 | 0.9 |
| 보호 등급 | IP20(IP21 옵션) |
| 외함 타입 | 10-20kVA(A),10-25kVA(B),25-50kVA(C) |
| 주요특징 | 1) 온라인 더블 컨버전 방식 2) 완전한 DSP제어 3) 고급 PFC 기술에 의한 높은 입력 역률 4) ECO 모드 및 EPO 기능 5) 최대 20대까지 병렬운전 가능 6) 설치 비용 절감 7) 사용자 친화적인 LCD 디스플레이 |
Standard Industrial UPS
크게보기
ABB SG 시리즈 UPS
"대규모 전력 보호의 새로운 기준"
ABB SG 시리즈는 대형 데이터센터와 산업 플랜트, 병원 등 전력 안정성이 가장 중요한 환경을 위해 설계된 프리미엄 UPS입니다.
강력한 안정성: 온라인 더블 변환 방식으로 언제나 깨끗하고 안정적인 전력 공급
탁월한 효율성: 에코 모드로 최대 98% 효율 달성, 운영 비용 절감
확장 가능한 파워: 최대 3000 kW까지 병렬 확장 가능
믿을 수 있는 선택: 대형 데이터센터, 산업 플랜트, 병원 등 전력 안정성이 중요한 환경에 최적화
글로벌 신뢰성: 평창 올림픽,베이징 올림픽,도교올림픽 설치.
| 타 입 | ALL IGBT, 인버터 Zig-Zag 절연 변압기 내장, DSP 디지털 제어, 전면 유지보수,자동 및 수동 바이패스 일체형 |
|---|---|
| 입력 전압 | 3상 380V/400/415V ±10% |
| 입력 역률 | 0.99, THDi ≤3% |
| 입력 주파수 | 50/60Hz +/-10% (45 ÷ 66 Hz) |
| 출력 용량 | 10kVA ~ 500kVA |
| 출력 전압 | 380/400/415VAC(디스플레이에서 선택),안정도:±1% |
| 효율(AC/AC) | 최대 92~94%,(eBoost 모드 최대 99%-옵션) |
| 파워 팩터 | 0.9~1.0 |
| 보호 등급 | IP20 |
| 주요특징 | 1) 온라인 더블 컨버전 방식 2) 완전한 DSP제어 3) 수동바이패스 스위치 일체형 4) 출력 ZigZag 절연변압기 포함 5) ECO 모드 및 EPO 기능 6) 주파스 변환기 기능 7) 낮은 입력 THDi (3% 이하) 8) 자동 및 수동 배터리 테스트 기능 9) 최대 6대까지 병렬 운전 가능 |
Modular Scalable UPS
크게보기

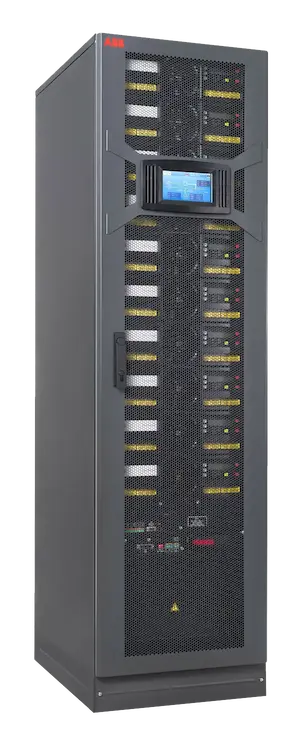

ABB DPA UPScale ST S2
"올인원 전력 보호 솔루션 모듈형 UPS"
DPA UPScale ST는 UPS 모듈, 유지보수 바이패스, 배터리, I/O 단자 및 통신 기능을 포함하는 올인원 전력 보호 솔루션이 필요한 고밀도 애플리케이션에 적합합니다.
단일 시스템으로 10kW 또는 20kW 모듈 단위로 10kW에서 200kW까지 전력 보호 기능을 제공합니다.
지속적으로 성장하는 중규모 인프라의 경우, DPA UPScale ST는 수평 병렬 연결을 통해 최대 400kW까지 용량을 확장할 수 있습니다.
부하 증가에 따라 전력을 증설할 수 있는 기능은 운영 효율을 최적화하고 초기 설치 비용을 절감합니다.
| 모듈 단위 | 10kW/20kW |
|---|---|
| 프레임 | 40~200kW |
| 출력용량 | 10kW~200kW,최대 400kW 까지 병렬 확장 |
| 아키텍쳐 | 분산병렬 아키텍쳐DPA™(Decentralized Parallel Architecture) |
| 입력 전압 | 3상 380/400/415V ±10% |
| 입력 역률 | ≥0.99,THDi ≤3% |
| 출력 전압 | 380/400/415VAC,안정도:±1.5% |
| 효율(AC/AC) | 최대 96%, 에코 모드 98% |
| 특 징 | 1) N+X 중복 운전,핫스왑 지원 2) 단일 불량에 따른 전체 시스템의 셧다운이 없음(SPOF) 3) 무정전 유지보수: 온라인 상태에서 UPS 모듈 교체 가능→다운타임제로 4) 유연한 확장성:10/20kW 모듈을 필요에 따라 추가, 단일 프레임 최대 400kW까지 확장+4개프레임 병렬 가능 5) 높은 효율성:더블 변환 모드 최대 96%, 에코 모드 98% 6) 친환경 설계: 낮은 THDi와 높은 역률로 전력망 부담 최소화 |
| 적용 분야 | 중형 데이터센터, 금융기관, 병원 등 |
Modular Scalable UPS
크게보기

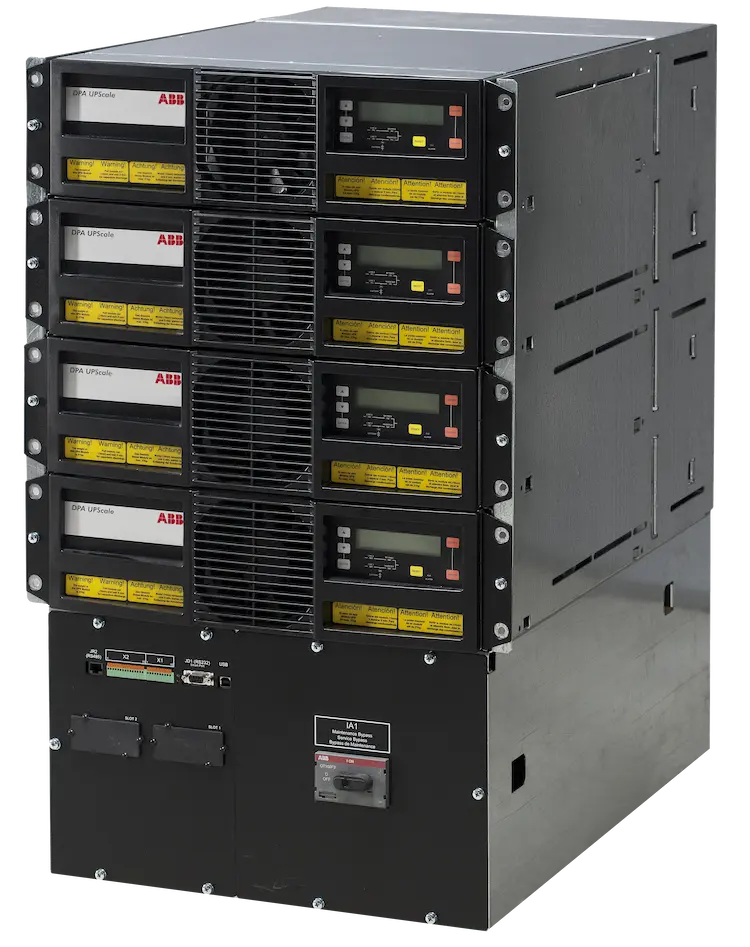

ABB DPA UPScale RI
"맞춤형 솔루션을 위한 모듈형 UPS"
19인치 표준 랙에 설치 가능한 랙 독립형(Rack-independent)UPS입니다.
소형~중형 데이터센터 및 IT 인프라에 최적화되어 있으며, 맞춤형 배터리 구성이 가능합니다.
최대 80kW까지 확장 가능하며, 출력 PF 1.0을 지원합니다.
| 모듈 단위 | 최대 20kW |
|---|---|
| 프레임 | 랙 독립형 |
| 출력용량 | 10kW~80kW |
| 아키텍쳐 | 분산병렬 아키텍쳐DPA™(Decentralized Parallel Architecture) |
| 입력 전압 | 3상 380/400/415V ±10% |
| 입력 역률 | ≥0.99,THDi ≤3% |
| 출력 전압 | 380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 최대 96%, 에코 모드 98% |
| 특 징 | 모든 DPA UPScale RI 구성 요소는 800mm 또는 600mm(RI 10, RI 20) 깊이의 482.6mm(19인치) 캐비닛에 직접 장착할 수 있습니다.
요구 사항에 따라 다양한 장비를 혼합하여 구성할 수도 있습니다. DPA UPScale RI는 내장 배터리 블록 유무에 따라 7가지 구성으로 제공됩니다. 1) 랙 독립형 구조 2) 맞춤형 배터리 구성 가능 3) 무정전 유지보수: 온라인 상태에서 UPS 모듈 교체 가능→다운타임제로 4) 높은 효율성:더블 변환 모드 최대 96%, 에코 모드 98% 5) 친환경 설계: 낮은 THDi와 높은 역률로 전력망 부담 최소화 |
| 적용 분야 | 소형-중형 데이터센터, IT랙 기반 인프라 |
Modular Scalable DPA 250 S4 UPS
크게보기

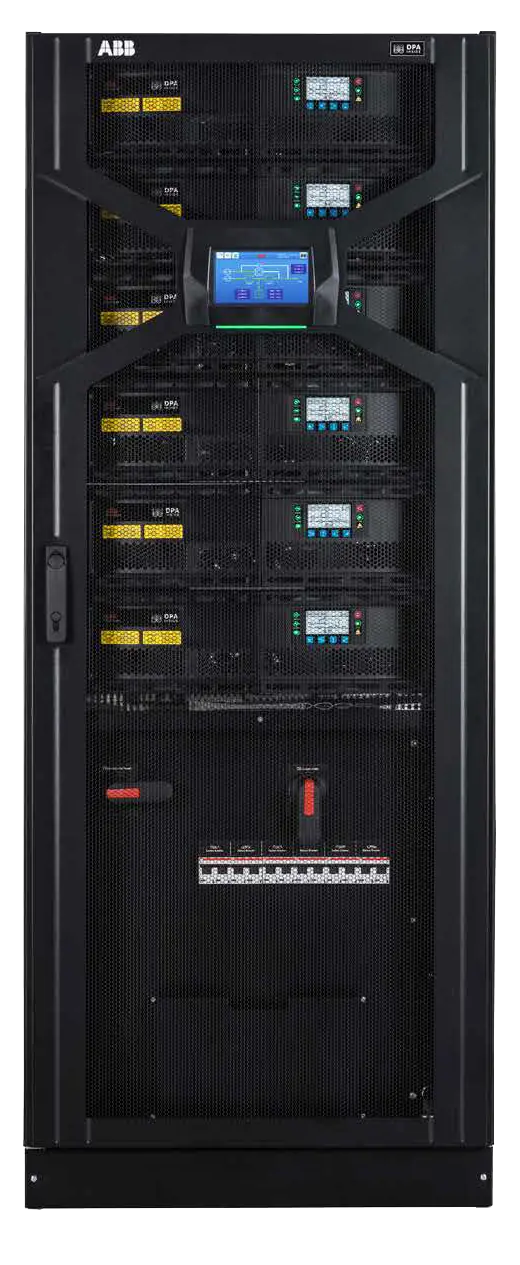

ABB DPA 250 S4
"시중에서 가장 에너지 효율이 좋은 모듈형 UPS"
중대형 데이터센터와 산업 환경을 위한 고효율 UPS입니다.
50kW 모듈을 기반으로 최대 1.5MW까지 확장 가능하며, AC-AC 효율 97% 이상을 제공합니다.
다양한 통신 포트와 친환경 설계로 운영 비용을 절감합니다.
| 모듈 단위 | 50kW |
|---|---|
| 프레임 | 300kW |
| 출력용량 | 50kW~300kW, 최대 1500kW 병렬 확장 |
| 아키텍쳐 | 분산병렬 아키텍쳐DPA™(Decentralized Parallel Architecture) |
| 입력 전압 | 3상 380/400/415V ±10% |
| 입력 역률 | ≥0.99,THDi ≤3% |
| 출력 전압 | 380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 모듈 최대 97.6%,시스템 최대 97.4% 에코 모드 99% |
| 특 징 | DPA 250 S4는 트랜스포머가 없는 IGBT 컨버터와 인터리빙 제어 기능을 통해 업계 최고 수준인 97.6%의 UPS 모듈 효율을 달성하여 향후 10년간 UPS 기술 발전을 선도하는 기준을 제시합니다.
이러한 고효율은 운영 비용을 절감하고 환경 영향을 최소화합니다. 1) N+X 중복 운전,핫스왑 지원 2) 단일 불량에 따른 전체 시스템의 셧다운이 없음(SPOF) 3) 무정전 유지보수: 온라인 상태에서 UPS 모듈 교체 가능→다운타임제로 4) 유연한 확장성:50kW 모듈을 필요에 따라 추가, 단일 프레임 최대 300kW까지 확장+5개프레임 병렬 가능 5) 높은 효율성:더블 변환 모드 최대 97%, 에코 모드 99% 6) 친환경 설계: 낮은 THDi와 높은 역률로 전력망 부담 최소화 |
| 적용 분야 | 중대형 데이터센터, 금융기관, 산업 플랜트 |
Modular Scalable UPS DPA 500
크게보기

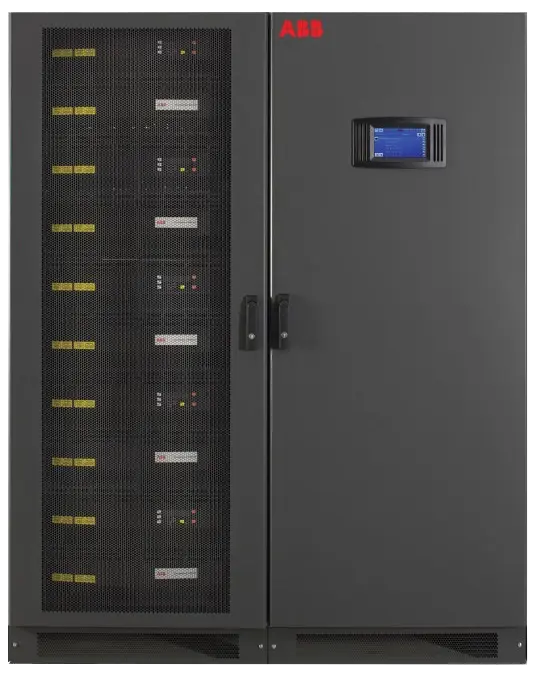

ABB DPA 500
"시중에서 가장 에너지 효율이 좋은 모듈형 UPS"
초대형 데이터센터와 클라우드 환경을 위한 모듈형 UPS입니다.
100kW 모듈을 기반으로 최대 3MW까지 확장 가능하며, 전면 유지보수 설계로 관리가 용이합니다.
AC-AC 효율 97% 이상, 에코 모드 99%로 에너지 절감 효과가 뛰어납니다.
| 모듈 단위 | 100kW |
|---|---|
| 프레임 | 500kW |
| 출력용량 | 100kW~3000kW |
| 아키텍쳐 | 분산병렬 아키텍쳐DPA™(Decentralized Parallel Architecture) |
| 입력 전압 | 3상 380/400/415V ±10% |
| 입력 역률 | ≥0.99,THDi ≤3.5% |
| 출력 전압 | 380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 모듈 최대 97.6%,시스템 최대 97.4% 에코 모드 99% |
| 특 징 | DPA 500은 가동 중단이 전혀 필요 없는 기업을 위한 고출력, 모듈형, 변압기 없는 UPS 시스템입니다.
이 UPS는 진정한 온라인 이중 변환 기술을 사용하여 제작되었으며 낮은 총 소유 비용을 제공합니다. 1) 초대형 확장성 (최대 3MW) 2) 단일 불량에 따른 전체 시스템의 셧다운이 없음(SPOF) 3) 무정전 유지보수: 온라인 상태에서 UPS 모듈 교체 가능→다운타임제로 4) 유연한 확장성:100kW 모듈을 필요에 따라 추가, 단일 프레임 최대 500kW까지 확장+6개프레임 병렬 가능 5) 높은 효율성:더블 변환 모드 최대 97%, 에코 모드 99% 6) 상부 또는 하부 케이블 인입(표준) 7) 모듈별 디스플레이 장착 8) 친환경 설계: 낮은 THDi와 높은 역률로 전력망 부담 최소화 |
| 적용 분야 | 중대형 데이터센터, 금융기관, 산업 플랜트 |
All-in-One Data Center UPS
크게보기
ABB MegaFlex DPA
"대형 데이터센터를 위한 최강의 모듈형 UPS"
MegaFlex DPA는 초대형 데이터센터와 고밀도 컴퓨팅 환경을 위해 설계된 하이엔드 모듈형 UPS입니다.
250 kW에서 최대 1.5 MW까지 단일 UPS로 확장 가능하며, ABB의 DPA™ 아키텍처를 통해 최고의 가용성과 유연성을 제공합니다.
| 모듈 단위 | 250kW 파워 모듈 |
|---|---|
| 프레임 | 1000kW/1250kW |
| 출력용량 | 250kW~2000kW |
| 아키텍쳐 | 분산 병렬 아키텍쳐 DPA™(Decentralized Parallel Architecture) |
| 입력 전압 | 3상 380/400/415V +15%(전체 부하), -30%(부하에 따라 변동 있음) |
| 입력 역률 | ≥0.99,THDi ≤3% |
| 출력 전압 | 380/400/415VAC,안정도:±1% |
| 효율(AC/AC) | 모듈 최대 97.4%,에코 모드 99% |
| 최대 구성 | 최대 6000kVA 확장 가능(6 x 1000 kW frames or 4 x 1500 kW frames) |
| 통신 방식 | SNMP, RS-485, 통합 모니터링 |
| 특 징 | DPA는 UPS 공급업체 중 독보적인 방식으로 완벽한 이중화 및 내결함성을 제공합니다.
이로써 초기 비용과 운영 비용이 절감될 뿐만 아니라, 시중의 다른 모든 모듈형 UPS 솔루션보다 뛰어난 시스템 신뢰성과 가용성을 제공합니다. 미래 전력 요구량이 증가함에 따라 인프라 확장에 맞춰 확장 가능한 UPS가 필요합니다. 3개 또는 4개의 전원 프레임 슬롯과 1000kW, 1500kW 또는 2000kW 정격의 연결 프레임을 갖춘 MegaFlex DPA UPS는 현재 시스템은 물론 향후 전력 확장에 맞춰 조정할 수 있는 유연한 기계적 레이아웃을 제공합니다. 1) N+X 중복 운전,핫스왑 지원 2) 단일 불량에 따른 전체 시스템의 셧다운이 없음(SPOF) 3) 무정전 유지보수: 온라인 스왑 가능한 파워 모듈 → 지속적인 가동 보장 4) 초대형 확장성: 최대 1.5MVA까지 확장 가능 5) 최적화된 효율성:ABB Xtra VFI 기술로 저부하 조건에서도 효율 극대화 6) 스마트 운영: 자동 모듈 격리, 실시간 모니터링, 간편 설치 및 서비스 7) 설계 수명: 최대 15년, 총 소유 비용을 절감 합니다. |
| 적용 분야 | 초대형 데이터센터, 클라우드, 코로케이션, 통신 사업자 |
모듈형 UPS 비교
| 제품명 | 용량 범위 | 모듈 단위 | 최대 확장 | 주요 특징 | 적용 분야 |
|---|---|---|---|---|---|
| DPA UPScale ST S2 | 10–200 kW | 10/20 kW | 400 kW | 무정전 유지보수, 높은 효율 | 중형 데이터센터, 금융, 병원 |
| DPA UPScale RI | 10–80 kW | 최대 20 kW | 80 kW | 랙 독립형, 맞춤형 배터리 | IT 랙, 소형~중형 데이터센터 |
| DPA 250 S4 | 50–300 kW | 50 kW | 1500 kW | 고효율(97.6%), 다양한 통신 | 중대형 데이터센터, 산업 |
| DPA 500 | 100–3000 kW | 100 kW | 3000 kW | 초대형 확장성, 전면 유지보수 | 초대형 데이터센터, 클라우드 |
| MegaFlex DPA | 250–1500 kW | 250 kW | 병렬 확장 가능 | N+1 중복, Xtra VFI, 하이엔드 | 초대형 데이터센터, 클라우드 |
