SCR Phase Control Type
크게보기
iBC3000S 6펄스 SCR 시리즈 정류기
전력용 반도체(SCR)를 이용한 위상제어 방식으로, 구조가 견고하고 내구성이 매우 뛰어납니다. 원자력/화력 발전소, 변전소 등 가혹한 환경에서도 안정적인 DC 전원을 공급합니다.
| 제어방식 | SCR 6-Pulse, DSP(Digital Signal Processor)제어 |
|---|---|
| 입력전압 | 표준 3Ø 3W 380(208/220/400/440V 주문 사양) |
| 타입 | Indoor,보호등급 IP41 |
| 입력주파수 | 50/60Hz |
| 입력왜율 | ＜3% |
| 출력전압 | DC 110V / 125V / 220V (기타 주문사양) |
| 출력용량 | 20~2000A |
| 전압안정도 | ±2% 이내 |
| 과부하내량 | 정격부하 125% 5분 |
| 종합효율 | 88% 이상 |
| 맥동율 | 2%(RMS) |
| 축전지 | 표준 정격전압 : 110V(기타 주문 사양), 12V 9Block 또는 2V 55Cells |
| 기타 | 1) 디스플레이: 7인치 터치스크린(한글/영문 지원)
2) 원격감시: Dry contact,옵션: RS485 Modbus,SNMP 3) 출력 Feeder: 내장 또는 외장 판넬 가능 (주문사양) 4) 충전방식: 부동충전 및 균등충전 5) 아날로그 디스플레이(시스템계통도 및 조작부 와 알람 표시,과방전 보호 기능 선택 스위치)-주문사양 6) 전면유지보수 가능 디자인-주문사양 |
High Frequency Switching Type
크게보기

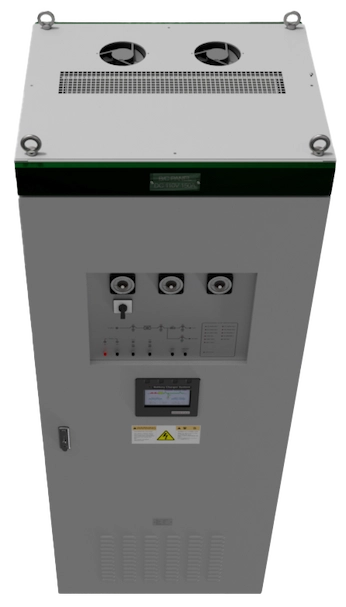

iBC3000I IGBT 시리즈 정류기
IGBT 소자를 이용한 고주파 스위칭 방식으로 고효율과 저리플을 실현했습니다. 정밀 제어가 가능하며, 기존 SCR 방식 대비 크기와 무게를 획기적으로 줄여 공간 활용도가 높습니다.
| 제어방식 | IGBT PWM Switching Type |
|---|---|
| 입력전압 | 표준 3Ø 3W 380(208/220/400/440V 주문 사양) |
| 타입 | Indoor,보호등급 IP41 |
| 입력주파수 | 50/60Hz |
| 입력왜율 | ＜3% |
| 출력전압 | DC 110V / 125V / 220V (기타 주문사양) |
| 출력용량 | 20~2000A |
| 전압안정도 | ±2% 이내 |
| 과부하내량 | 정격부하 125% 5분 |
| 종합효율 | 88% 이상 |
| 맥동율 | 2%(RMS) |
| 축전지 | 표준 정격전압 : 110V(기타 주문 사양), 12V 9Block 또는 2V 55Cells |
| 기타 | 1) 디스플레이: 7인치 터치스크린(한글/영문 지원)
2) 원격감시: Dry contact, 옵션 : RS485 Modbus, SNMP 3) 출력 Feeder: 내장 또는 외장 판넬 가능 (주문사양) 4) 충전방식: 부동충전 및 균등충전 5) 아날로그 디스플레이(시스템계통도 및 조작부 와 알람 표시,과방전 보호 기능 선택 스위치)-주문사양 6) 전면유지보수 가능 디자인-주문사양 |
현장 조건에 맞는 최적의 정류기 시스템을 제안해 드립니다.
